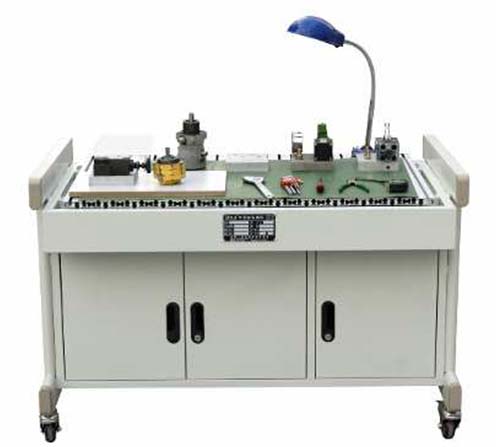

HYY-18D液壓拆裝綜合實訓裝置
一、設備概述
本裝置采用敞開式結構的操作板，可以對各執行元件進行拆裝實訓實驗，為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。同時臺面上設有小元器件盒，以防止零件的丟失，由于拆裝不損壞桌面故設了一塊拆裝墊塊。實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深高技班學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工及裝配工藝有一定的認識，具有很強的實操性。
二、功能特點
1.可以對工業液壓元件進行拆裝實驗。
2.為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3.臺面上還設有小元器件盒，以防止零件的丟失。
4.設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5.設有抽屜、機床臺燈、交流電源插座。
6.實訓桌表面為雙層亞光密紋噴塑工藝處理。
三、實訓項目
1.油泵拆裝實驗
2.液壓油缸拆裝實驗
3.方向閥拆裝實驗
4.壓力閥拆裝實驗
5.流量閥拆裝實驗 四、技術參數
① 交流電源：單相AC 2200 V±10% 50Hz；
② 溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
③ 外形尺寸：打約長×寬×高=1230mm×700mm×820mm；
④ 整機功耗：≤1.0 kVA；
安全保護措施：實訓臺桌面采用采用鋼質材制作，在臺面上鋪設有防靜電皮墊，同時臺面上還有小元器件盒，以防止零件的丟失。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
液壓拆裝仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習
五、設備配置
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
1 |
實訓臺 |
1230x700x 820mm |
臺 |
1 |
鉄質雙層亞光密紋噴塑結構 |
2 |
齒輪泵 |
BB-B6 |
臺 |
1 |
|
3 |
柱塞泵 |
4MCY |
臺 |
1 |
|
4 |
葉片泵 |
YB-10B |
臺 |
1 |
|
5 |
直動式溢流閥 |
P-B10 |
只 |
1 |
|
6 |
先導式溢流閥 |
Y-10B |
只 |
1 |
|
7 |
減壓閥 |
DR 10-4-5 X10Y |
只 |
1 |
|
8 |
節流閥 |
DVP6 |
只 |
1 |
|
9 |
調速閥 |
FK-G02-002-B |
只 |
1 |
|
10 |
液控單向閥 |
SV10PA1-30 |
只 |
1 |
|
11 |
三位四通換向閥 |
DSG-03 -3C 2-D24 |
只 |
1 |
|
12 |
單杠雙作用液壓缸 |
G50/20-100 |
只 |
1 |
|
13 |
鋼皮尺 |
3M |
把 |
1 |
|
14 |
卡簧鉗 |
P1ERS |
把 |
1 |
|
15
16 |
活動扳手 |
6” -150mm |
把 |
1 |
|
10” -250mm |
把 |
1 |
|
17 |
內六角扳手 |
JTECH |
套 |
1 |
|
18 |
拆裝墊塊 |
|
塊 |
1 |
元件在塊上拆裝 |
19 |
橡膠墊皮 |
|
張 |
1 |
|
20 |
實訓指導書 |
實訓指導書 |
本 |
1 |
|
21 |
油壺 |
五斤裝 |
個 |
1 |
裝廢油 |
22 |
電源三插 |
118B |
個 |
1 |
|
23 |
機床臺燈 |
|
臺 |
1 |
|
24 |
元件盒 |
|
個 |
1 |
放小件 |
25 |
臺虎鉗 |
|
個 |
1 |
|
26 |
工具箱 |
|
個 |
1 |
|
27 |
四分水管 |
|
個 |
1 |
廢油管 |
