HY-9920制冷與空調設備運行與維護實訓考核裝置
一、技術參數
1.輸入電源：單相三線～220V±10%，50Hz
2.裝置容量：＜3kVA
3.外形尺寸：≥1600mm×600mm×1900mm
4.設備功率：≥1.5KW
★5.具備物聯網控制功能,可通過手機 APP 軟件開啟或關 閉，可遠程調節空氣調節設備制冷、制熱溫度、運行模式、 調節風速等。
二、設備配置功能

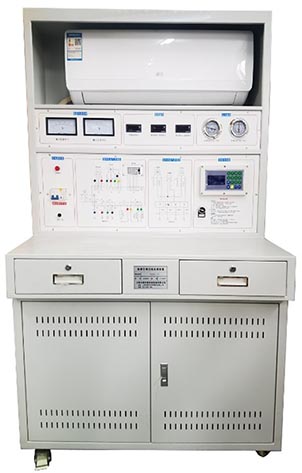

實訓裝置由實訓屏、空氣調節設備室外機組、空氣調節 設備室內機組、測量儀表、實訓臺等組成。
1.實訓屏
1）實訓屏采用鈑金亞光密紋噴塑結構，上部安裝有變頻 空氣調節設備室內機，安裝空間尺寸：≥（長）1600mm*（高） 420mm*（深）290 mm，需要保證足夠維修操作空間，頂部使 用網孔板，保證回風；
2）下部為實訓接線操作區，采用鋁制面板，變頻空氣調節設備的內機控制電路板及外機控制電路板安裝至面板右側 并用亞克力罩住，能夠看到主板內部，內外機電路板旁印刷 電路板接線圖；
3）電路板的輸入輸出接口用導線引出至 UK 端子，再由 導線連接至中繼端子。室內機及室外機傳感器、執行器也連 接至 UK 端子，供學員進行元件檢測、接線練習及實訓考核；
4）室內機顯示板也連接至 UK 端子；
5）在內外機電路板強電線路中串聯保險管，防止線路錯接燒毀器件。
2.空氣調節設備室內外機
實訓空氣調節設備室內機需帶電子膨脹閥，室外機電路板需為變頻板；
3.溫度檢測單元
提供 6 只溫度表，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器進出口溫度和蒸發器進出口溫度；
4.壓力檢測單元
提供 2 只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側壓力；
5.實訓臺
實訓臺上部設置有 2 個帶鎖抽屜用于存放資料，下部有空氣調節設備外機機 1 套，腳輪輪子采用≥3 寸尼龍輪；實訓臺側面安裝有室內外機閥門，室內外機連接管可以更換。
★6.智能電源管理系統
1）控制系統由無線遠程實訓臺電源管理終端和實訓室安全管理平臺軟件組成；
2）無線遠程實訓臺電源管理終端需教師輸入正確密碼才能啟動電源，避免學員誤操作；
3）無線遠程實訓臺電源管理終端由≥2.8 寸顯示屏和數 據采集模塊組成，實時顯示實訓臺電流值、電壓值、有功功 率值、無功功率、功率因數、頻率等參數；
4）輸入正確密碼登錄后可設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報 警開與關、過流報警值；
5）登錄后可進行報警記錄查看，可以更改登錄密碼，系統對時、模式設置、熱點配網；
6）通過 APP 軟件可以查詢電源管理終端電源開關狀態， 具備單獨開啟或關閉學生實訓臺電源、全部開啟或全部關閉 實訓臺電源、定時預約開啟或關閉實訓臺電源功能；
7）APP 軟件實時顯示設備溫度、用電量柱狀圖、有功功率、無功功率、功率因數、電網頻率；
7.智能教學測控系統
系統采用一體化設計（拒絕采用功能拼湊型），7寸彩色中文觸控屏系統管理器，中文菜單式觸控操作界面，人機對話友好。該系統集成示波器、任意函數波形發生器、PWM脈沖發生器、模擬數據測量、故障模擬發生器、數字量輸入監測、虛擬萬用表功能七大功能模塊。
|
