HY-18型通用電工電子電拖力拖動實驗臺
一、用途、特點:
電工電子電力拖動實驗室設備適用于高等、中等、職校及技術電工學、電工原理、電子技術等課程實驗。可完成交直流、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路·數字邏輯電路等電路實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗窒的要求產品。它的配備是學校上水平、上等級的重要標志。 該設備是在"HY-18型通用電工、電子實驗室設備"的基礎上增加了電力拖動實驗設備，除能完成前者全部實驗內容外，能完成教學大綱要求的電力拖動實驗。該設備研制成功，解決了廣大學校實驗元器件難以購置、難以管理、難能可貴以開出實驗課的煩惱。該設備把電工學、電工原理、電子技術、電力拖動控制線路實驗有機地融于一體，大大節省實驗室，節省管理人員，節省資金。大大捉高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。該設備是學校一步到位、上規模、上檔次的要求選擇。
二、結構與配備

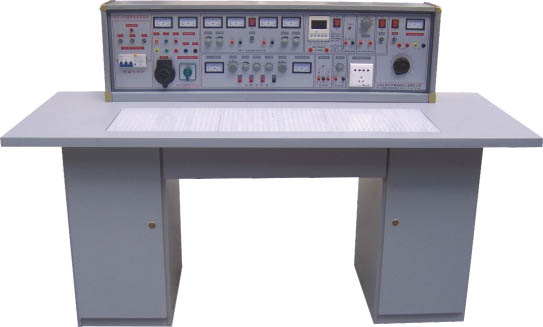

1、實驗臺桌:見彩圖，一臺二座，臺桌外形尺寸:160X70X8Ocm。臺桌中央配置通用電路板。每張臺桌配一粒膠皮板，以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。臺桌下都是元件儲存柜，放置元器件。
2、實驗臺:在HY-18型通用電工電子實驗室成套設備的基礎上增加調速環節，Ia，If示環節。學生實驗臺桌及示教臺桌各配備一臺。
3、示教臺:1臺示教臺，分別控制12臺學生的電源，通用電路板演示屏立在實驗臺上，尺寸150X7Ocm，用于講解、演示。
4、器材配備:
26臺三相180W電動機，26只時間繼電器，52只熱繼電器，91只交流接觸器，156只交直流電表，13只萬用表，39只指示燈，42只行程開關，78只控制按鈕， 13只倒順開關，26只變壓器，13只三相雙投閘刀13只三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒（元件已裝在元件盒內），13套剝線鉗、螺絲刀、尖嘴鉗等工具。
5·用戶自備器材:示波器，晶體管毫伏表，功率表
三、實驗項目:
電工實驗內容：
1、電工測量?jī)x表的使用
2、常用元件的識別與檢測
3、線性元件與非線性元件的伏安特性?
4、電源的外特性
5、電位值、電壓值的測定?
6、電流表和電壓表的擴程
7、基爾霍夫定律的驗證
8、孔驗征楞次定律
9、迭加原理與互易定理的驗證?
10、戴維南定理與諾頓定理的驗征
11、電壓源與電流源的等效變換1
12、受控源特性的研究
13、一階電路實驗?
14、二階電路的過渡過程
15、研究LC元件在直流和交流電路中的特性
16、負找獲得追大功率的條件17、交流電路參數的測量
18、正弦交流電路中RLC元件的特性
19、RL及RC串聯電路實驗
2O、RLC串聯諧振電路?
21、日光燈電路的連接及功率因數改善
22、相負載的星、三角接法?
23、三相電路及功率的測量
24、R-C選頻網絡的研究?
25、二瑞口網絡研究
26、單相變壓器實驗?
27、互感電路實驗
28、三相異步電動機的使用與起動?
29、三相電動機繼電接觸控制的基本電路
30、三相電動機Y一△起動控制實驗?
31、三相電動機的順序控制實驗
32、三相電動機能耙制動控制實驗?
33、追簡單的電路
34、電路各點電位與參考點的選擇
35、電阻的串聯
36、電阻的并聯
37、電阻的混聯?
38、電阻分壓器電路
39、全電路歐姆定律?
40、電橋的應用與平衡條件
41、節點電壓法?
42、回路電壓法
43、支路電流法?
44、RCL并聯電路
45、串聯電路?
46、變壓器結構及工作原理
47、基爾霍夫弟一定律?
48、基爾霍夫第二定律
49、日光燈電路原理?
50、擴大電壓表量程
51、擴大電流表量程?
52、RC電路的過度過程
53、RL過濾過程?
54、電容的串聯電路
55、電容的并聯電路
56、電容器的充放電
57、電容器在交直流中的作用
58、條形磁鐵在線圈中的運動
59、電容的混聯?
60、純電阻·電感、電容電路
61、磁耦合線圈的順串
62、磁耦合線圈的反串
63、歐姆表的工作原理?
64、雙聯開關二地控制
65、用示波器觀察磁滯回線
66、磁路歐姆定律
67、兩線圈的互感及同名端?
68、互感耦合
69、提高功率因數的方法?
70、單相電路功率的測量
71、收錄機電源電路?
72、濾波電路
73、電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值。 74、三相異步電機閘刀控制正轉實驗?
75、具有過載保護的控制線略
76、按鈕控制的正反轉控制線路?
77、接觸器控制星一三角降壓起動控制線路
電子實驗內容
1·晶體二極管的特性及檢測
2·晶體三極管輸入輸出特性?
3·低頻小信號電壓放大器
4·直接耦合兩級放大器
5·RC耦合兩級放大器已?
6.負反饋對放大器性能的影響
7·變壓器招合推挽功率放大器?
8·互補對稱推挽功率放大器(OTL)
9·單相半波整流
10·單相全波整流?
11·單相橋式整流?
12·單相橋式整流濾波
13·單結晶體管特性?
I4·單結晶體管觸發電路?
15·晶閘管簡單測試及可控整流電路
16.場效應管測試?
17·串聯型穩壓電壓?
18·差動放大電路的研究
19·集成運放參數的測試?
20·集成運放成法電路
21·集成運放加法電路
22·集成運放積分電路?
23·集成運放微分電路?
24·集成運放文氏正弦波振蕩器
25·電容三點式振蕩器
26·電感三點式振蕩器
27·集成穩壓電路
28·無穩態電路（多諧振蕩器)
29·施密特觸發器?
30·集成與門邏輯功能測試
31·集成非門電路邏輯功能測試?
32·集成或門電路邏抖功能測試?
33·集成與非門邏揖功能測試
34·CMOS門電路的測試?
35·基本RS觸發器?
36·JK觸發器
37·D觸發器
38·555時基電路的應用（方波發生器)
39·二一十進制計數器
40·二一十進制8421譯碼器?
41·加法器
42·減法器
43·用集成與非門構戍單穩態觸發生器
44·組合邏輯電路
45·P-N結單向?qū)щ娞匦?
46·三權管kBo的測量電路?
47·三極管IcBo的測量電路
48·三權管電流放大
49·三極管的VA特性?
50·帶負載的單級小信號電壓放大
51·電壓負反饋偏置電路?
52·分壓式電流負反饋偏置電路?
53·用熱敏電阻穩定工作點
54·用二極管穩定工作點?
55·分析Ce對低頻特性的影響?
56·共基極放大實驗電路
57·共集電極放大實驗電路?
58·共源極基本放大電路?
59·場效應管自給偏壓放大電路
60·場效應管分壓式自偏壓電路
61·場效應管共漏極電路?
62·場效應管共柵極電路
63·單管阻容放大電路?
64·基本直流放大電路?
65·用電阻提高后級發射極電位
66·用穗壓管提高后級發射極位?
67·變壓器耦合放大電路
68·甲類功率放大電路
69·乙類功率放大電路?
70·串聯電流負反饋?
71·串聯電壓貧反饋電路
72·并聯電壓負反饋電路?
73·并聯電流負反饋電路?
74·兩級放大電路中的負反饋
75·射極輸出電路?
76·自舉射極輸出電路?
77·用電容衰減高頻電壓
78·用負反饋消除自激振蕩
79·電池監視電路
80·場效應管三極管組成放電路
81·PNP-NPN直接耦合放大電路
82·共基共射放大電路
84·液位光電控制?
85·簡單的溫控電路?
86·模擬光控簡易路燈自動電路
87·RC移相振蕩器?
88·雙T選頻網絡?
89·雙T選頻網絡組成的振蕩器
90·變壓器反饋式振蕩電路?
91·場效應管變壓器反饋式振蕩電路
92·防盜報警電路
93·串聯型晶體振蕩電路?
94·互補音頻振蕩訊響器?
95·報警訊響器
96·音樂門鈴電路?
97·電子報警器電路?
98·差動放大電路的基本形式
99·電子門鈴電路?
100·準互補對稱電路
101·三管OTL互補對稱電路
102·長尾式差動放大電路
103·差動輸入單端輸出
104·單端輸入雙端輸出
105·單端輸入單端輸出?
106·雙電源式長尾差動放大電路?
107·差動式放大器實驗電路
108·具有恒流源的差動放大電路措施?
109·單端輸出差動放大電路的溫諷分析?
110·閃光器電路
111·運其放大器的基本接法?
112·電流差動式運放用作交流比例放大
113·Vos的簡易測量方法?
114·Ios的簡易測量方法?
115·Aod的簡易測量方法
116·共模抑制比Cmrr的簡易測試
117·追大共模輸入電UIcm的簡易測試 數運算電路?
118·Yopp的簡易測試?
119·SR的測量方法?
120·基本同相放大接法
121·運放構成的LC振蕩器?
122·電熱杯調溫電路
123·引到反向端輸入調零措施
124·引到同向端輸入調零指施?
125·為使電值不致過大的接法 選擇電路
126·利用三極管的基極電流實現?
127·利用T型網絡提高等效反饋電阻
128·使互補管工作在甲乙類擴大?
129·對電容負戴進行校正時措施
130·反相輸入保護措施
131·同相輸入保護措施?
132·利用穩壓管保護器件?
133·電源極性錯接的保護
134·電源啟動瞬間過壓保護?
135·二極管檢波電路?
136·利用PN結的溫度系數測量溫度?
137·雙二極管限幅器?
138·反相運放基本電路?
139·可變比例放大
140·同相運放基本電路?
141·電壓/電流變換電路
142·電流/電壓變換電路
143·電壓跟隨器?
144·差動放大基本電路?
145·運算放大器的差動輸
145·運算放大器的差動輸入
146·反相輸入求和運算?
147·同相輸入求和運算?
148·雙端輸入求和運算
149·基本積分電路?
150·EG考濾泄漏詛對的積分運算電路
151·提高積分時間常數的?
152·快速積分電路?
153·模擬一階微分方程電路
154·模擬二階微分方程電路
155·基本微分電路?
156·實用微分電路
157·利用間接方法得到近似微分
158·基本對數運算電路
159·利用三極管的對數特性組成對
160·反對數放大的基本電路
161·Vo正比于VxVy電路
162·簡單的過零此較電路
163·具有滯迥特性的比較電路?
164·雙限此較電路
165·雙限三態比較電路
166·利用二級管作為上限檢測幅度
167·下限檢幅選擇電路?
168·基本采樣保護電路
169·RC無源網終的低通濾波電路?
170·濾波電路接到組件的同相輸入端
171·濾波電路接到組件的反相輸入端
172·簡單二階RC濾波電路
173·典型RC有源濾波電路
174·兩階有源濾波電路
175·多路反饋二級有源濾波電路
176·典型二階高通有源濾波電路
177·基本帶通濾波電路
178·典型帶通濾波電路?
179·用雙T網絡組成的帶阻濾波路
180·輸出限幅的反相器?
181·實用差值運算放大器?
182·矩形波根蕩路
183·阻容移相觸發電路?
184·電熱褥調溫裝置?
185·寬度可調的矩形波發生器
186·簡單的鋸齒波發生器
187·幅頻可調的鋸齒波發生器
188·單相橋式整流常用畫法電路
189·全波整流電路的追大反向峰值電壓
190·電容濾波電路?
191·電容濾波帶電阻負載
192·全波整流電容濾波電路
193·RC濾波電路
194·多段RC濾波電路?
195·基本的LC濾波電路?
196·T型濾波電路
197·二倍壓整流電路?
198·三倍壓整流電路?
199·基本穩壓管穩壓電路
200·基本調整管穩壓電路
201·具有放大環節的穩壓電路?
202·調整管穩流電路
203·電子濾波器
204·串聯穩壓電路
205·并聯穩壓電路
206·電子催眠器
2O7·三端集成穩壓電路
208·正電源輸出可調的集成穩壓電路
209·單相全波可控整流
210·硅穗壓管穗壓電路
211·單相半波可控整流
212·單相橋式半控整流
213·充電甩硅整流器原理
214·感性負載對晶閘管的影響
215·晶閘管觸發導通試驗
216·反電動勢負載晶閘管電路
217·簡易電子調壓電路
218·測試單結管分壓比
219·單結管振蕩電路
220·單結管觸發應用電路
221·二極管"與"門電路
222·三極管"或"門電路
223·與邏輯形象化
224·或邏輯形象化?
225·非邏輯形象化?
226·三極管"非"門
227·三極管"與非"門
228·三極管"或非"門?
229·三扳管雙穩態電路
230·三楓管單穩態電路
231三極管多諧振蕩電路?
232·置位觸發電路
233·射極耦合雙穩態?
234·對稱式多諧振蕩器
235·環形多諧振蕩器
236·微分型單穩態電路
237·集成施密特電路?
238·矩形波發生器
239·單脈沖電路?
240·連續脈沖發生器
電力拖動實驗內容
1、閘刀開關正轉控制線路
2·接觸器點動正轉控制線路?
3·具有自鎖的正轉控制線路?
4·具有過找保護的正轉控制線路?
6、接觸器聯鎖的正反轉控制線路?
7·按鈕聯鎖的正反轉控制線路?
8、按鈕接觸器復合聯鎖控制線路?
9·自動往返行程控制線路?
10·接觸器控制串聯電阻降壓起動線略?
11·時間繼電器控制串聯電阻降壓控制線路?
12·手動Y/△降壓起動?
13·接觸器控制Y/△降壓起動?
14·時間繼電器控制Y/△降壓起動?
15·QX3-13型Y/△自動起動控制線路
16·半波整流能耗制動控制線路
17·全波整流能耗制動控制線路
18·C620車床電氣控制線路
20·單相運行反接制動控制線路
21·電動葫蘆電氣控制線路
22·C6163車床電氣控制線路
23·控制電路聯鎖控制線路
24·主電路聯鎖控制線路
四、實驗臺主要技術指標:
●輸入工作電源:三相四線?
●輸出電源及信號
l、A單元:三相四線
2、B單元:交流3、6、9、 12、15、18、24V 6、F單元:220V電壓輸出，供外接儀器使用。
3、C單元:雙路穩流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0一30V，由多圈電位器連續調節，輸出追大電流為2A。電壓穩定度:<10-2 負載穩定度: <10-2 紋波電壓: <5mV?
4、D單元:直流穩壓5V，電流0.5A
5、E單元:直立流電壓0∽240V連續可調，電流2A
●單次脈沖源:兩組相互獨立的單次脈沖源·各自每次均可輸出一對正負脈沖
●函數信號發生器(正弦波、三角波、矩形波)
1、頻率范圍:5Hz一55OKHz分五個頻段
2、頻率指示:由Hz表直接讀出
3、電壓輸出范圍:正弦波:5Hz-25OKH>
4·5V、25OKHz-55OKHz>3·5V
三級衰減:Odb、2Odh、4Od具有連續細調
矩形波:5Hz-25OKHz>4·5V、25OHHz-55OKHz>3·55V，幅度連續可調
三角波:5Hz-55OKHz>lV
●音頻功率放大器:
輸入音頻電壓不低于lOmV，輸出功率不小于lW，音量可調，內有喇叭，用于放大電路擴音，也可作信號手跡儀器使用。
●絕緣電阻: >5MΩ
●漏電保護:漏電動作電流3OmA
相關產品
一、HY-3000型電工實驗室成套設備
二、HY-3000型模擬電子、數字電子二合一實驗室成套設備
三、HY-3000型電工、模擬、數字電子電路三合一綜合實驗室成套設備
四、HY-3000型電工、模電、數字電子電路、電氣控制設備四合一綜合實驗室成套設備
五、HY-3000型電工、數電、模電、電氣控制、直流電機五合一綜合實驗室設備
六、HY-3000型模擬、數字電子電路、微機接口電路、微機應用綜合實驗室成套設備
七、HY-3000型電氣控制實驗室成套設備
八、HY-T102型模電、數字電子、高頻電路三合一實驗室設備
九、HY-T103型模電、數電、自動控制實驗室設備
十、HY-3000型模電、數電、單片機實驗開發系統綜合實驗室設備
十一、HY-3000型模電、數電、通信原理實驗開發系統綜合實驗室設備
通用電工電子電力拖動實驗室設備
一、HY-18型通用電工實驗室成套設備
二、HY-18型通用電子實驗室成套設備
三、HY-18型通用電工、電子實驗室二合一成套設備
四、HY-18型通用電工、電子、電力拖動實驗三合一成套設備
五、HY-108型通用電工、電子、電力拖動、直流電機（四合一）實驗室成套設備
六、HYL-107型立式通用電工、電子實驗室成套設備
七、HYL-107型立式通用電工、電子、電拖三合一實驗室設備
八、HYL-108型立式通用電工、電子、電拖、直流電機實驗室成套設備（四合一）
九、HYL-107型通用電力拖動實驗室成套設備（帶直流電機實驗）
十、HY-D102型電工電子高頻電路綜合實驗設備
十一、HY-D103型通用電工、電子、自動控制原理實驗室設備
電工電子實訓設備
高校高性能電工電子實驗裝置
HYDG-501型電工技術實驗裝置
HYDG-501A電工電子實驗裝置
HYDG-501B型電工電子電力拖動實驗裝置
HYDG-501C型電工電子電力拖動實驗裝置（帶 PLC 實驗）
HYDG-501D型電工·電子·電力拖動· PLC ·單片機綜合實驗裝置
HYDG-501E型電工·電子·電力拖動· PLC ·變頻調速綜合實驗裝置
HYDG -502型 高級電工技術實驗裝置 ( 網絡型 )
HYDG-502A型電工電子技術實驗裝置 ( 網絡型 )
HYDG-502B型 電工電子電力拖動實驗裝置 ( 網絡型 )
HYDG-504型 現代電工技術實驗裝置（網絡型）
HYDG-504A型 現代電工電子技術實驗裝置（網絡型）
HYDJ-503型 電機及電氣技術實驗裝置
HYDJ-503A型 電機及電氣技術實驗裝置
HYDJ-503B型 電機及電氣技術實驗裝置
HYDJ-503C型 電機及電氣技術實驗裝置
HYDJ-503D型 電機及電氣技術實驗裝置
HYDJ-503E型 電機控制系統實訓裝置
HYDJ-603型 電機及電氣技術實驗裝置（網絡型）
HYDZ-501型 電子學綜合實驗裝置
HYDZ-501A型 模擬電子電路實驗裝置（雙組）
HYDZ-501B型 數字電路實驗裝置（雙組）
HYDD-504型 電力電子技術及電機控制實驗裝置
HYDD-505型 現代電力電子技術實驗裝置
|
