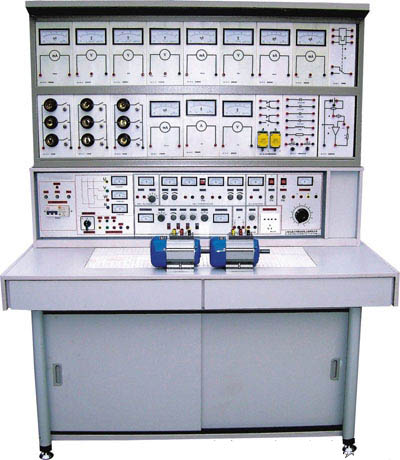

　　該設備是在通用電力拖動實驗的基礎上增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把交直流電機實驗有機地融于一體，節省實驗室，節省管理人員，節省資金。本設備安全可靠，實驗操作方便，是較完善的電工電子實驗室設備，電力拖動實驗室設備。該設備是廣大學校一步到位、上規模、上檔次的要求選擇。

●主要構成部分:

一·學生臺桌:配有學生臺桌12臺，尺寸:160×68×8Ocm，一臺2座，臺桌左右各有一個元件儲存柜，中間抽屜放工具。

二·示教臺:能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。

三、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。

●、通和電力拖動實驗臺:

1、電源輸入指示:

2、UFU、VFU、WFU三相電源輸入熔斷器

3、電源總開關:具有漏電，過載、短路保護功能

4、電壓換相開關:用來觀蔡三相線電壓，450V電壓指示。

5、電流表2A3只，分別指示U、V、W相電流輸出值。

6、急停按鈕:按到底切斷實驗臺電源

7、三相四線輸出接線座

8、三相電源插座

9、220v市電插座，供外接儀器使用

l0、電源開關:控制"交直流調壓電源"

11、 FU：交直流調節電源保險座

12、0～240V交流輸出 0～240V交流輸出接線座

13、0～220V直流輸出 0～220V直流輸出接線座

14、電壓表250V:指示調壓電源的輸出電壓值

15、Ra、Rf調節旋鈕　　

16、Ra、Rf接線座　

17、La、If指示表

●器材的配備

序號	名稱	型號	單位	數量	備注
1	保險管	2安培	只	6X13	.
2	交流接觸器	C10-l0A 380V	個	6X13	已裝元件盒上
3	指示燈	XD-5	"	3X13	已裝元件盒上
4	整流二極管	IN5408	只	5X13	已裝元件盒上
5	電阻	RX-5IOΩ/30W	"	3X13	已裝元件盒上
6	鈕子開關	KN1x2	"	3X13	已裝元件盒上
7	行程開關	LXl9-001	"	4X13	已裝元件盒上
8	按鈕---紅	LAl9-l1	"	2X13	已裝元件盒上
9	按鈕---綠	LAl9-11	"	4X13	已裝元件盒上
10	倒順開關	KO-3 38OV/1OA	"	１XI3	已裝元件盒上
11	三相閘刀	38OV l5A	"	1X13	已裝元件盒上
12	三相雙投閘刀	38OV l5A	"	1X13	已裝元件盒上
13	熱繼電器	JRO-20/3	"	2X13	已裝元件盒上
14	時間繼電器	JS7-1A 380V	"	2X13	已裝元件盒上
15	變壓器	BK-25W380V/6.3V36V	"	１X13	已裝元件盒上
16	導線	銅蕊線1.13MM	米	若干	已裝元件盒上
17	尖咀鉗	.	把	１X13
18	螺絲刀	.	把	3X13	大號、小號平頭十字
19	萬用表	MF-500型	只	１X13	.
20	電動機	Y/A380V	臺	2X13	.
21	直流電機	.	臺	１X13	.
